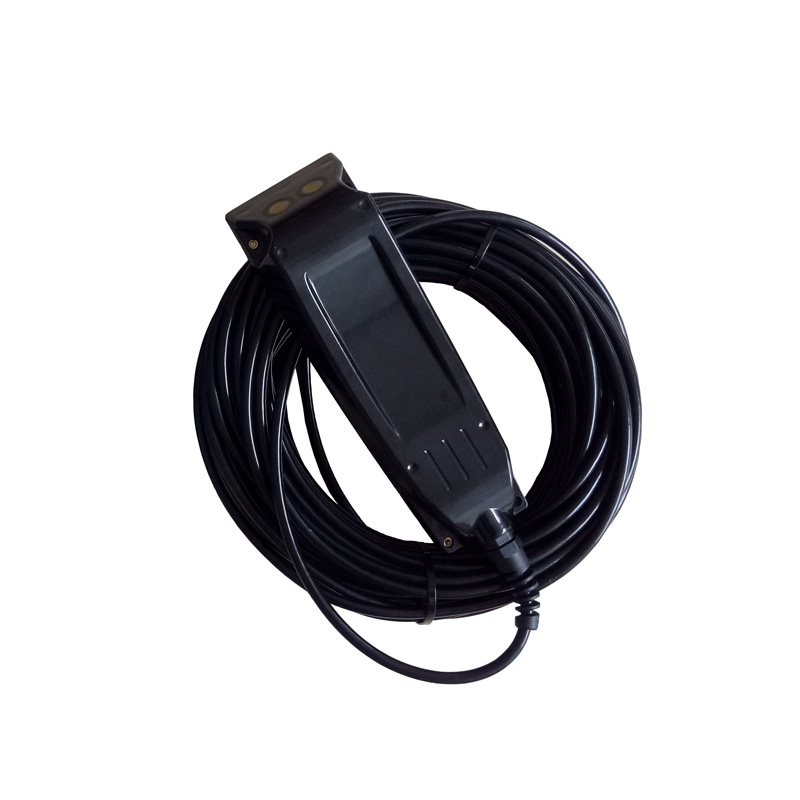

平板雷達液位計

一、平板雷達液位計產品原理

平板雷達液位計又稱雷達耐腐蝕液位計，平板雷達液位計是一種常用于工業中的液位測量設備。它利用雷達原理來檢測和測量液體的水平位置，在易燃、易爆、強腐蝕性、高溫、粘稠等惡劣環境下可以使用。雷達物位天線發射較窄的微波脈沖，經天線向下傳輸。微波接觸到被測介質表面后被反射回來再次被天線系統接收，將信號傳輸給電子線路部分自動轉換成物位信號（因?yàn)槲⒉▊鞑ニ俣葮O快，電磁波到達目標并經反射返回接收器這一來回所用的時間幾乎是瞬間的）。

二、平板雷達液位計技術參數

產品特征：四氟錐面天線

典型應用：液體、粉料、衛生等級高的場合，易結晶、結露、易粘附油煙灰塵等場合

測量范圍：30米

天線材質：PTFE（可選）

精度：±5mm

過程溫度：-40～260℃

過程壓力：-0.1～4.0Mpa

電源：24vDC（兩線、四線）

信號輸出：4~20mA/Har(兩線/四線)

RS485/Modbus

過程連接：法蘭（≥DN50可選）

防護等級：IP67

頻率范圍：26GHz

防護等級：IP67

防爆等級：ExiaⅡC T6 Ga/Exd ia IIC T6 Gb

現場顯示：LED（標配）

電纜入口：M20*1.5，?NPT（可選）

外殼材質：鑄鋁、304不銹鋼（可選）

三、平板雷達液位計產品特點

天線尺寸小，便于安裝；非接觸雷達，無磨損，無污染。

幾乎不受腐蝕、泡沫影響；幾乎不受大氣中水蒸氣、溫度和壓力變化影響。

嚴重粉塵環境對高頻物位計工作影響不大。

波長更短，對在傾斜的固體表面有更好的反射。

波束角小，能量集中，增強了回波能力的同時又有利于避開干擾物。

測量盲區更小，對于小罐測量也會取得良好的效果。

高信噪比，即使在波動的情況下也能獲得更優的性能。

高頻率，是測量固體和低介電常數介質的最佳選擇。
